触摸屏与V80通讯怎么设置

时间: 2017-11-29
来源:
0 次数:

V80采用标准的MODBUS通讯协议。只要支持MODBUS通讯协议的触摸屏都可以跟V80进行通讯。

现以威纶触摸屏为例说明:

V80的RS232通讯口采用默认设置波特率19200,偶校验,数据位8位,停止位1位

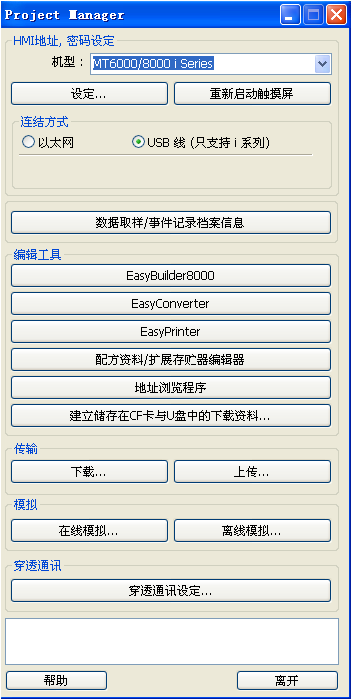

1、打开Project   Manager





2、选择机型

3、打开EasyBuilder8000





4、新建文件

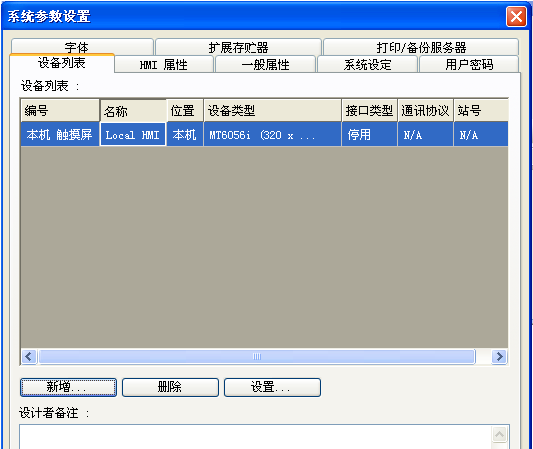

5、新增设备

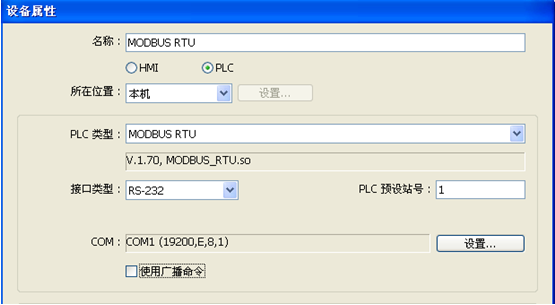

   将PLC类型改成MODBUS RTU

接口类型改成RS-232

PLC预设站号1

COM改成19200,E,8,1

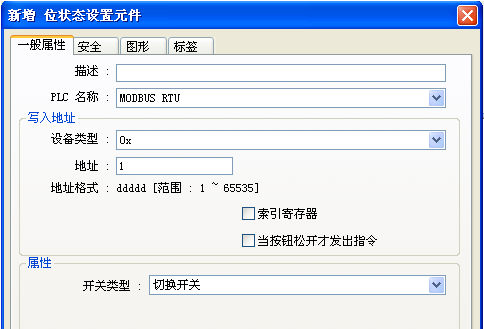

6、新增位状态设置




     将PLC名称选为MODBUS RTU

写入地址中的地址改成1,表示控制第1个输出

属性中的开关类型选成切换开关。

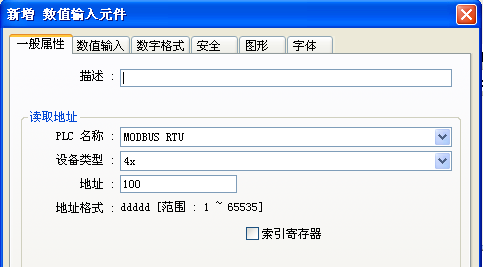

7、新增数值输入元件



     PLC名称为:MODBUS RTU

     设备类型为4x

     地址为100,这里表示控制寄存器40100地址

 8、用编程电缆把V80和电脑连接起来在线模拟。
