加法器有16位、32位和浮点数加法器
一、16位加法器ADDB(结果等于16位)
指令说明:
被加数取值范围0到65535(16位)
加数的取值范围0到65535(16位)
结果的取值范围0到65535(16位)

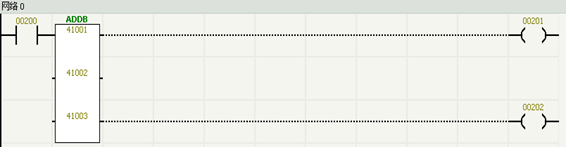

如下图:

图中,节点00200接通时,被加数寄存器(16位)41001的数值与加数寄存器(16位)41002的数值相加,结果放到寄存器41003(16位)。
Q1输出等于I1
Q3进位指示。等于0表示结果无进位(小于65535)。Q3等于ON,表示结果有进位(大于65535)。
二、32位加法器ADBL(结果等于32位)
指令说明:
被加数(32位)
加数(32位)
结果(32位)

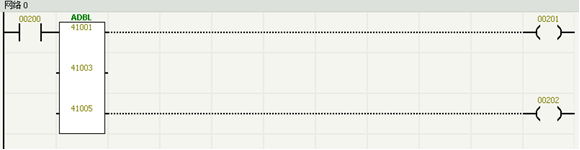

如下图:

图中,节点00200接通时,被加数寄存器(32位)41001、41002的数值与加数寄存器(32位)41003、41004的数值相加,结果放到寄存器41005、41006(32位)。
41001是高16位,41002是低16位。(两个寄存器组成32位)
41003是高16位,41004是低16位。(两个寄存器组成32位)
41005是高16位,41006是低16位。(两个寄存器组成32位)
Q3进位指示。
三、浮点加法器FADD(结果等于浮点数)
指令说明:
被加数是浮点数(32位)
加数是浮点数(32位)
结果是浮点数(32位)

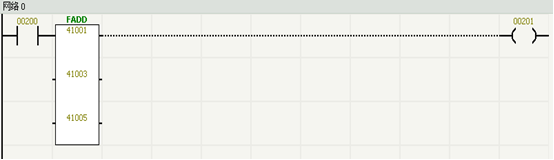

如下图:

图中,节点00200接通时,被加数寄存器(浮点数)41001、41002的数值与加数寄存器(浮点数)41003、41004的数值相加,结果放到寄存器41005、41006(浮点数)。
41001和41002两个寄存器组成浮点数
41003和41004两个寄存器组成浮点数
41005和41006两个寄存器组成浮点数
Q1等于I1。
